Bedien- u. Spannelemente

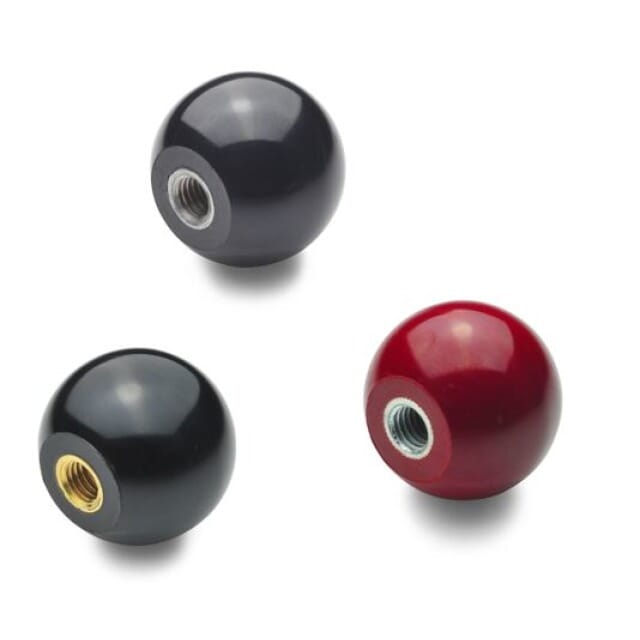

Kugelknopf Kunststoff 319-KU
1500884
4045525173309
DIN 319-KU-25-M8-C
319-KU-25-M8-C
Elesa + Ganter
STK
Auf Lager
10 Werktag(e)
Bei Verwendung von Kugelknöpfen DIN 319 Form L und M erübrigt sich das Gewinde am Schaft. Sie werden durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll leicht gerundet oder gefast (30°) sein. Vor der Montage der Kugelknöpfe Form L ist die Klemmhülse in die Bohrung einzulegen. Weiter ist zu beachten, dass der Knopf beim Aufschlagen senkrecht aufgesetzt bzw. achsparallel aufgetrieben wird. Ansonsten besteht die Gefahr, dass der Kugelknopf zerbricht.

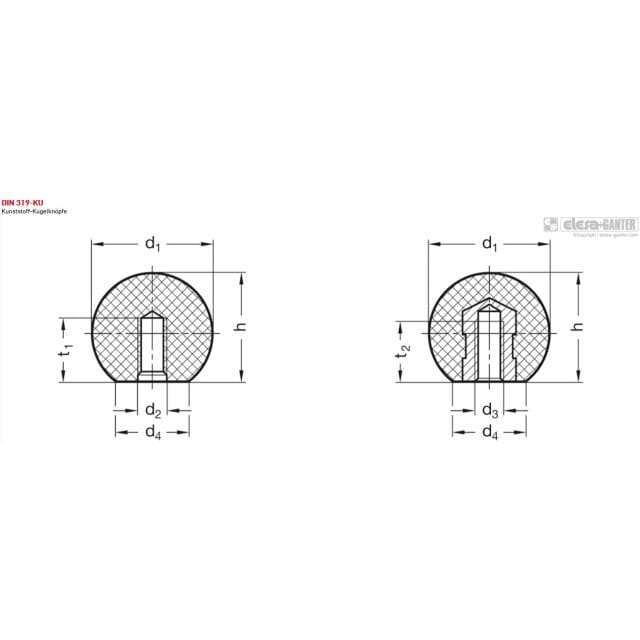

Form
•C: mit Gewinde, ohne Buchse
•E: mit Gewindebuchse
Kunststoff KU
Duroplast (PF)
•entgratet und poliert
•schwarz
•rot RT, ähnlich RAL 3003: RT am Bestellcode hinzufügen
Buchse (Form E)
•Stahl, verzinkt
•Messing MS MS an Bestellbezeichnung anhängen (nur in schwarzer Ausführung
Kunststoff-Ausführung (Montage durch Aufschlagen)
Form
•L: mit Klemmhülse
•M: mit kegeliger Bohrung
Form L
Kunststoff KU
Duroplast (PF)
schwarz, glänzend
Klemmhülse
Federstahl
Form
•C: mit Gewinde, ohne Buchse
•E: mit Gewindebuchse
Kunststoff KU
Duroplast (PF)
•entgratet und poliert
•schwarz
•rot RT, ähnlich RAL 3003: RT am Bestellcode hinzufügen
Buchse (Form E)
•Stahl, verzinkt
•Messing MS MS an Bestellbezeichnung anhängen (nur in schwarzer Ausführung
Kunststoff-Ausführung (Montage durch Aufschlagen)
Form
•L: mit Klemmhülse
•M: mit kegeliger Bohrung
Form L
Kunststoff KU
Duroplast (PF)
schwarz, glänzend
Klemmhülse
Federstahl
